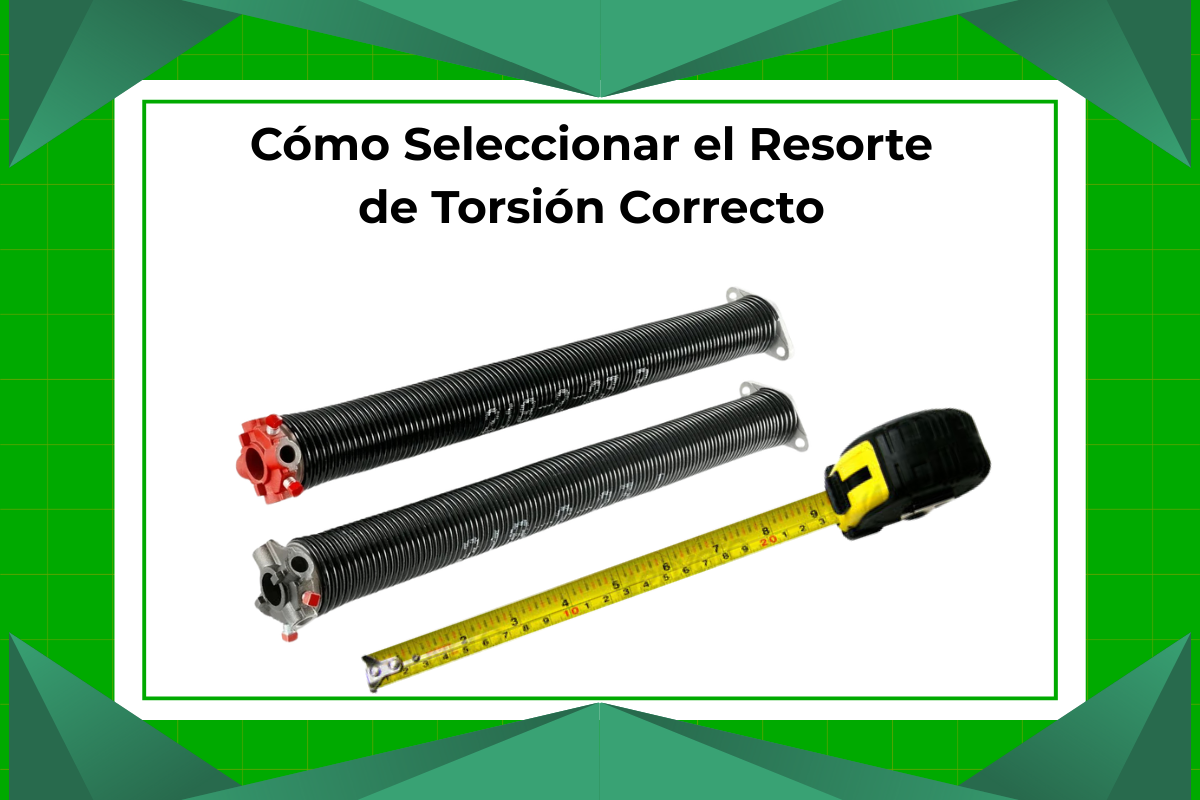

Cómo Seleccionar el Resorte de Torsión Correcto
(Por favor lea completamente las instrucciones a continuación antes de realizar su pedido.)
IMPORTANTE
Si el resorte de reemplazo no se selecciona e instala correctamente (según las medidas adecuadas), es posible que no funcione correctamente y podría dañar la puerta o el motor.
Información del Resorte
La forma más sencilla de determinar el tamaño de su resorte es buscar marcas o inscripciones (generalmente impresas o escritas en el propio resorte).
Si no ve ninguna marca o impresión en el resorte, continúe con el Paso 1.
1. Encontrar el Tamaño del Alambre (Wire Size)
Mida la longitud de 10 espiras (vueltas) del resorte de torsión utilizando una cinta métrica.
Luego consulte la tabla a continuación para encontrar el tamaño de alambre correspondiente.
Para mayor precisión, también puede medir 20 espiras y verificar que ambas mediciones correspondan al mismo tamaño de alambre.
Si no coinciden, mida nuevamente en otra sección del resorte.
⚠️ Asegúrese de que no haya espacios entre las espiras al medir, ya que esto puede causar una medición incorrecta.
Consejo
Si dispone de un calibrador (caliper) mecánico o digital, puede configurarlo en pulgadas y medir directamente el grosor del alambre.
Nota: la lectura del calibrador puede no ser exacta al 100%, pero será muy cercana al tamaño real.
Tabla de Tamaño del Alambre
| Tamaño de Alambre | 10 Espiras (pulgadas) | 10 Espiras (cm) | 20 Espiras (pulgadas) | 20 Espiras (cm) |
|---|---|---|---|---|
| .192 | 1 15/16" | 4.92 cm | 3 7/8" | 9.84 cm |
| .207 | 2 1/16" | 5.24 cm | 4 1/8" | 10.48 cm |
| .218 | 2 3/16" | 5.56 cm | 4 3/8" | 11.11 cm |
| .225 | 2 1/4" | 5.72 cm | 4 1/2" | 11.43 cm |
| .234 | 2 3/8" | 6.03 cm | 4 3/4" | 12.07 cm |
| .243 | 2 7/16" | 6.19 cm | 4 7/8" | 12.38 cm |
| .250 | 2 1/2" | 6.35 cm | 5" | 12.70 cm |
| .262 | 2 5/8" | 6.67 cm | 5 1/4" | 13.34 cm |
| .273 | 2 3/4" | 6.99 cm | 5 1/2" | 13.97 cm |
| .283 | 2 7/8" | 7.30 cm | 5 3/4" | 14.61 cm |
| .295 | 3" | 7.62 cm | 6" | 15.24 cm |
| .306 | 3 1/16" | 7.78 cm | 6 1/8" | 15.56 cm |
| .312 | 3 1/8" | 7.94 cm | 6 1/4" | 15.88 cm |
| .331 | 3 5/16" | 8.41 cm | 6 5/8" | 16.83 cm |
| .343 | 3 7/16" | 8.73 cm | 6 7/8" | 17.46 cm |
| .362 | 3 5/8" | 9.21 cm | 7 1/4" | 18.42 cm |
| .375 | 3 3/4" | 9.53 cm | 7 1/2" | 19.05 cm |
Nota: Esta es una tabla comúnmente utilizada para tamaños de alambre.
2. Encontrar el Diámetro Interior del Resorte (I.D.)
Mida el diámetro interior del resorte desde una vista lateral (a través del centro hueco del resorte), sin incluir los conos de los extremos.
También puede calcularlo midiendo el diámetro exterior (O.D.) y restando dos veces el tamaño del alambre.
Ejemplo:
O.D. = 2.414″
– (tamaño del alambre 0.207″ × 2)
= I.D. ≈ 2.000″
Muchos conos también tienen marcas de fábrica que indican el diámetro interior.
Ejemplos:
-
P200, P200S o P2000 → 2″ I.D.
-
P175 → 1 ¾″ I.D.
La mayoría de los resortes residenciales utilizan:
-
1 ¾″ I.D.
-
2″ I.D.
Algunas marcas como Raynor usan 2¼″ I.D.
Para puertas más pesadas o comerciales, es común encontrar diámetros mayores como:
-
2-5/8″
-
3-3/8″
-
3-3/4″
3. Encontrar la Longitud del Resorte
Para medir correctamente la longitud, el resorte debe estar sin tensión (relajado).
Si está enrollado, la medición será incorrecta por varias pulgadas.
Si el resorte está intacto y montado:
Mida de extremo a extremo solamente las espiras del resorte.
No incluya los conos estacionarios ni los conos de enrollado.
Si el resorte está roto:
Coloque las piezas una junto a otra y mida cada sección.
Luego sume las longitudes para obtener la longitud total.
4. Confirmar la Dirección del Enrollado
Si tiene un sistema de un solo resorte, debe identificar si es:
-
Enrollado a la izquierda (LHW)
-
Enrollado a la derecha (RHW)
En sistemas de dos resortes, normalmente:
-
El resorte izquierdo es RHW
-
El resorte derecho es LHW
(Visto desde dentro del garaje mirando hacia afuera).
A menudo los conos tienen pintura o marcas de color que ayudan a identificar la dirección del resorte.
Nota: Esto aplica para la mayoría de puertas de garaje con los resortes montados en el centro de la puerta.
5. Por Qué Es Importante Medir Correctamente
Utilizar un resorte con tamaño de alambre o diámetro incorrecto puede causar:
-
fuerza de levantamiento insuficiente
-
exceso de tensión
Esto puede dañar la puerta, el motor o crear condiciones peligrosas.
Medir el resorte mientras está bajo tensión o cuando la puerta no está completamente cerrada resultará en medidas incorrectas.
La mayoría de los resortes de torsión residenciales estándar están diseñados para aproximadamente 10,000 ciclos
(cada apertura y cierre cuenta como un ciclo).
Si su aplicación es de uso intensivo, puede necesitar un resorte de mayor ciclo de vida.
6. Otras Piezas y Servicios
Ofrecemos una amplia variedad de piezas de reparación y reemplazo para sistemas de puertas de garaje de todas las marcas principales.
Algunas piezas todavía están siendo agregadas a nuestro catálogo.
Si está buscando algo que no encuentra, envíenos un mensaje.
7. Seguridad y Aviso Legal
⚠️ PRECAUCIÓN:
La instalación o reparación de una puerta de garaje es una tarea peligrosa.
Los resortes de torsión y cables de la puerta de garaje están bajo tensión extrema y pueden causar lesiones graves o incluso la muerte si se manipulan incorrectamente.
Recomendamos encarecidamente que todas las instalaciones, reparaciones, ajustes o desmontajes de puertas de garaje y motores sean realizados por un técnico profesional calificado.
Cualquier intento de instalar, reparar, reemplazar o ajustar una puerta de garaje o su motor se realiza bajo su propio riesgo.
En ningún caso My Garage Door Parts (ni sus afiliados) será responsable por daños, lesiones personales o fallecimientos.
Al comprar nuestros productos, usted acepta estos términos y asume toda responsabilidad y riesgo por el uso de la información y los productos adquiridos.
